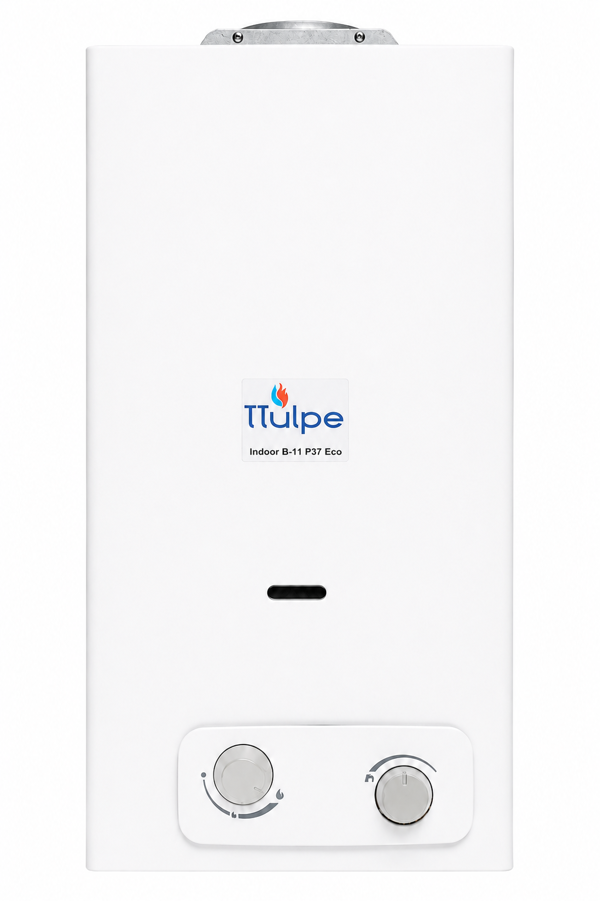

TTulpe® Indoor B-11 P37 Eco, propaangeiser met batterijontsteking, ErP/NOx

TTulpe® Indoor B-11 P37 Eco – propaangeiser 11 L/min met batterijontsteking, ErP A / Low NOx

De TTulpe Indoor B-11 P37 Eco is een compacte propaan gasgeiser met open verbranding voor directe warmwatervoorziening. Deze P37-uitvoering is geschikt voor propaan G31 met een nominale gasdruk van 37 mbar en levert tot circa 11 liter warm water per minuut.

Dankzij de modulerende brander wordt het vermogen aangepast aan de actuele warmwaterbehoefte. De elektronische ontsteking werkt op een LR20-batterij van 1,5 V, waardoor geen 230 V-stroomaansluiting nodig is.

Met energie-efficiëntieklasse ErP A, tapprofiel M en een lage NOx-uitstoot van slechts 20 mg/kWh bij propaan G31 combineert de Indoor B-11 P37 Eco een krachtige warmwatervoorziening met eenvoudige bediening en een relatief emissiearme verbranding.

Tot circa 11 liter warm water per minuut

De waterdoorstroming kan worden aangepast aan de toepassing. Het regelbereik bedraagt ongeveer 2,5 tot 10,8 liter per minuut, waarmee dit model in de 11-literklasse valt.

De maximale capaciteit maakt de geiser geschikt voor toepassingen zoals een douche, keuken of andere tappunten waar direct warm water nodig is.

De daadwerkelijk beschikbare hoeveelheid en temperatuur zijn onder andere afhankelijk van de koudwatertemperatuur, waterdruk, ingestelde waterdoorstroming en gasregeling.

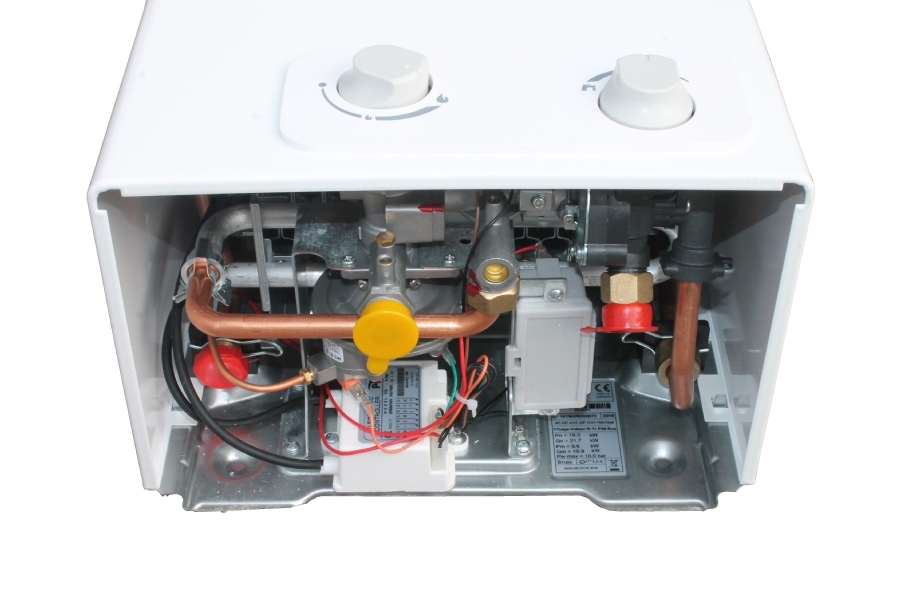

Modulerende brander

De Indoor B-11 P37 Eco beschikt over een modulerend verbrandingssysteem dat de hoeveelheid gas aanpast aan de warmwaterbehoefte.

Met de afzonderlijke bedieningsknoppen kunnen de gastoevoer en waterdoorstroming worden geregeld.

Een hogere gasinstelling zorgt voor meer verwarmingsvermogen. Door de waterdoorstroming te verlagen kan een hogere uitgaande watertemperatuur worden bereikt.

Deze regelmogelijkheden maken het mogelijk de geiser nauwkeurig af te stemmen op de gewenste warmwaterprestatie.

Automatische batterijontsteking

Ontsteking: elektronisch en automatisch

Voeding: 1 alkaline LR20-batterij van 1,5 V

Zodra de geiser voldoende waterdoorstroming detecteert, wordt de ontsteking automatisch geactiveerd.

Een continu brandende waakvlam is niet nodig en er hoeft geen 230 V-stopcontact bij de geiser aanwezig te zijn.

Propaan G31 – 37 mbar

De P37-uitvoering is specifiek ontwikkeld voor propaan G31 met een nominale werkdruk van 37 mbar.

Nominale warmtebelasting: 21,7 kW

Nominaal nuttig vermogen: 19,4 kW

Minimale warmtebelasting: 10,8 kW

Minimaal nuttig vermogen: 9,6 kW

Maximaal propaanverbruik: circa 1,69 kg/uur

Het gastype en de gasdruk van de installatie moeten altijd overeenkomen met de gegevens op het typeplaatje van de geiser.

ErP energieklasse A en Low NOx

ErP energie-efficiëntieklasse: A

Tapprofiel: M

Energie-efficiëntie: 72%

Geluidsniveau: 62 dB(A)

NOx-uitstoot bij propaan G31: 20 mg/kWh volgens EN 26:2015

De Low NOx-brander is ontwikkeld om de vorming van stikstofoxiden tijdens de verbranding te beperken zonder daarbij de warmwaterprestatie onnodig te verminderen.

Werkt vanaf slechts 0,2 bar waterdruk

Minimale waterdruk: 0,2 bar

Normale waterdruk: 2 bar

Maximale waterdruk: 10 bar

Door de lage minimale waterdruk kan de Indoor B-11 ook functioneren in installaties waar de beschikbare waterdruk relatief beperkt is, mits voldoende waterdoorstroming aanwezig blijft.

Warmwatertemperatuur circa 35 tot 65 °C

Het regelbereik van de warmwatertemperatuur bedraagt ongeveer 35 tot 65 °C.

De uiteindelijk bereikte temperatuur is afhankelijk van de temperatuur van het inkomende water, de ingestelde waterdoorstroming en de gekozen gasstand.

Open verbranding – type B11BS

De TTulpe Indoor B-11 P37 Eco is een type B11BS gasgeiser met open verbranding.

De benodigde verbrandingslucht wordt uit de ruimte gehaald waarin het toestel is geïnstalleerd. Daarom is een goede en permanente ventilatie van de opstellingsruimte noodzakelijk.

De verbrandingsgassen moeten via een geschikte rookgasafvoer veilig naar buiten worden afgevoerd.

Dit type toestel is niet bedoeld voor installatie in een slaapkamer, badkamer, doucheruimte of toilet.

Rookgasafvoer 110 mm

Diameter rookgasafvoer: 110 mm

De geiser is voorzien van beveiliging die de correcte afvoer van verbrandingsgassen bewaakt. Wanneer de rookgassen onvoldoende kunnen worden afgevoerd, grijpt het veiligheidssysteem in om onveilige werking te voorkomen.

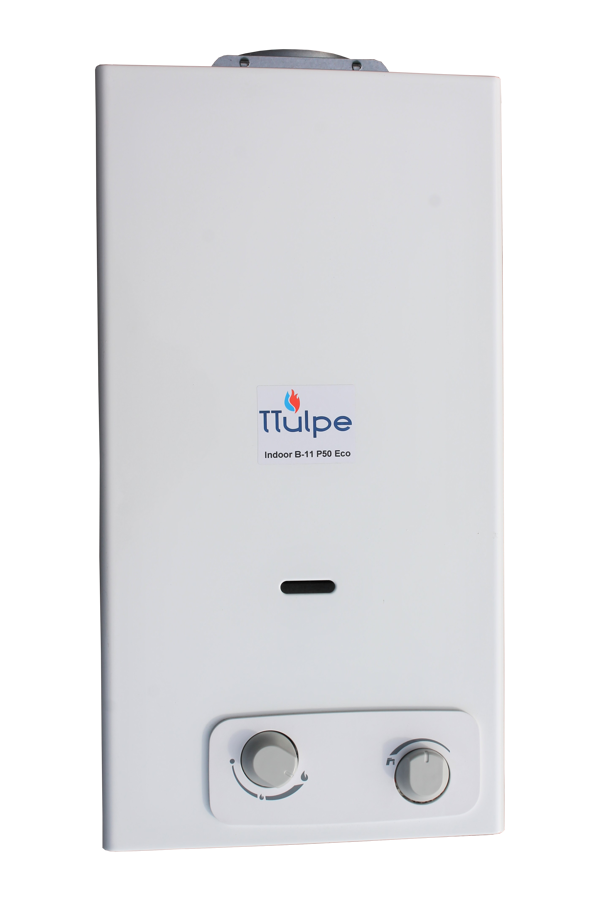

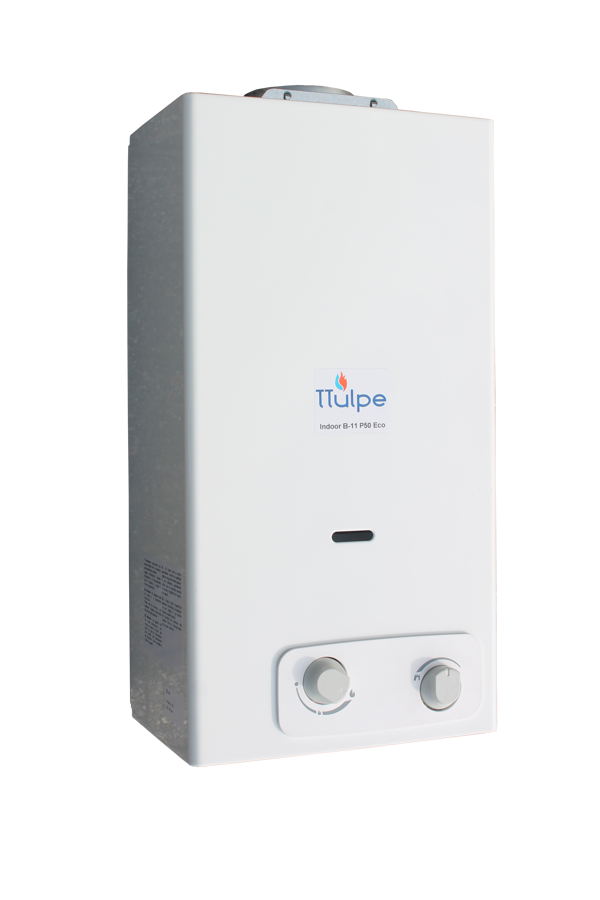

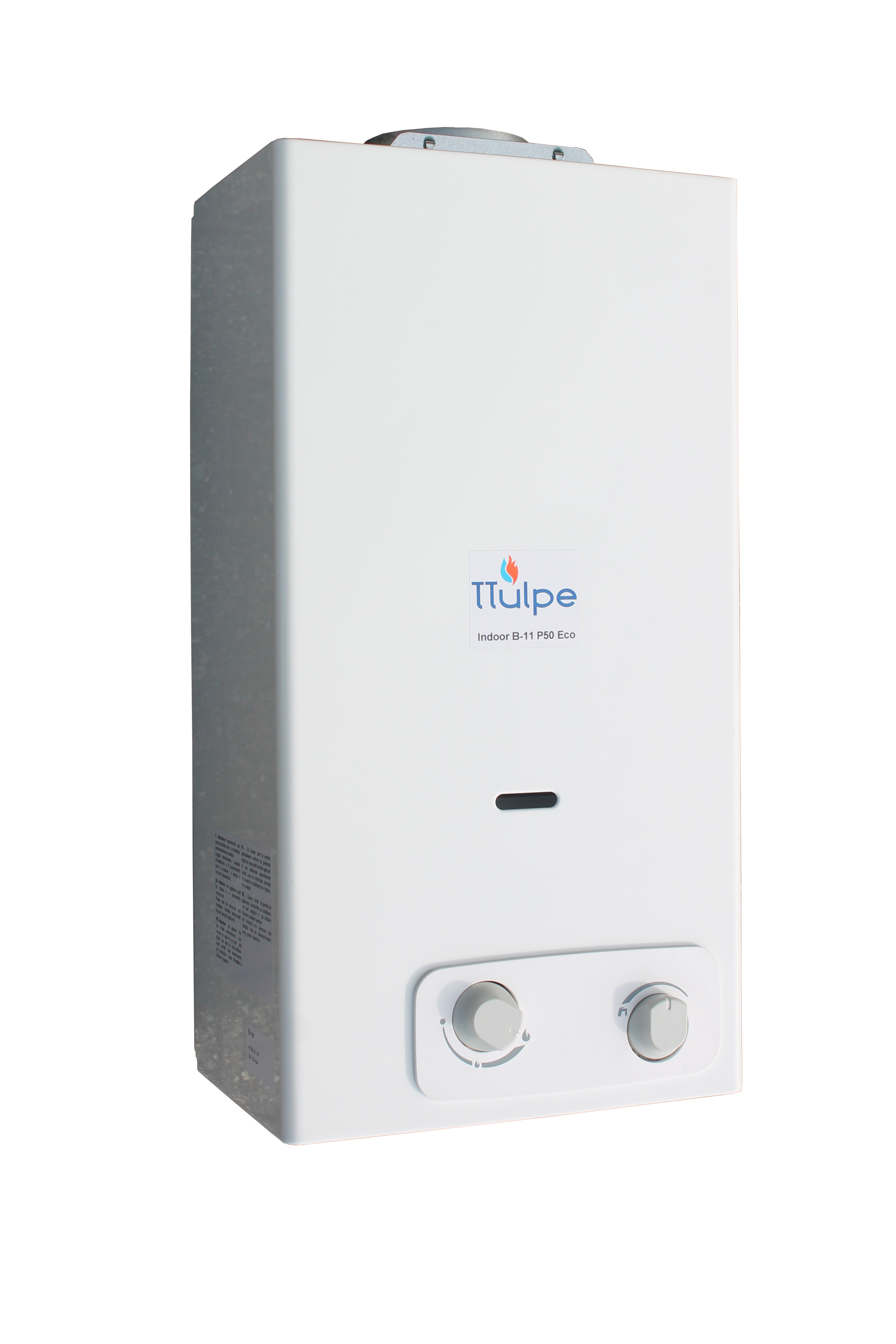

Compacte afmetingen

Ondanks de capaciteit van bijna 11 liter per minuut blijft de Indoor B-11 relatief compact.

Hoogte: 592 mm

Breedte: 314 mm

Diepte: 246 mm

Gewicht: circa 11,8 kg

Hierdoor neemt de geiser relatief weinig wandruimte in beslag.

Technische specificaties

Merk: TTulpe

Serie: Indoor B-11 Eco

Model: Indoor B-11 P37 Eco

Type toestel: B11BS gasgeiser

Verbrandingssysteem: open / ruimteafhankelijk

Brandstof: propaan

Gastype: G31

Gasdruk: 37 mbar

Nominale warmtebelasting: 21,7 kW

Nominaal nuttig vermogen: 19,4 kW

Minimale warmtebelasting: 10,8 kW

Minimaal nuttig vermogen: 9,6 kW

Maximaal propaanverbruik: circa 1,69 kg/uur

Waterdoorstroming: circa 2,5–10,8 L/min

Capaciteitsklasse: 11 L/min

Minimale waterdruk: 0,2 bar

Normale waterdruk: 2 bar

Maximale waterdruk: 10 bar

Temperatuurbereik: circa 35–65 °C

Ontsteking: elektronisch automatisch

Voeding ontsteking: 1× alkaline LR20-batterij, 1,5 V

230 V-aansluiting nodig: nee

Gasaansluiting: ½ inch

Wateraansluitingen: ½ inch

Diameter rookgasafvoer: 110 mm

Rookgastemperatuur bij propaan: circa 118–173 °C afhankelijk van belasting

NOx-uitstoot G31: 20 mg/kWh

NOx-norm: EN 26:2015

ErP energieklasse: A

Tapprofiel: M

Energie-efficiëntie: 72%

Geluidsniveau: 62 dB(A)

Vorstbeveiliging: nee

Montage: verticaal aan de wand

Afmetingen: 592 × 314 × 246 mm (H × B × D)

Gewicht: circa 11,8 kg

Productcode: TTIB1137

EAN: 8719689676131

Installatie

De TTulpe Indoor B-11 P37 Eco moet worden aangesloten op een geschikte propaanvoorziening van 37 mbar, de koud- en warmwaterleiding en een correct gedimensioneerde rookgasafvoer.

Omdat het toestel verbrandingslucht uit de opstellingsruimte gebruikt, moet deze ruimte permanent voldoende worden geventileerd.

Gasaansluiting, watervoorziening, rookgasafvoer en montage moeten voldoen aan de geldende installatievoorschriften. Installatie en ingebruikname dienen door een gekwalificeerde installateur te worden uitgevoerd.

Meegeleverd met dit product

TTulpe Indoor B-11 P37 Eco propaangeiser

Gebruiks- en installatiehandleiding

1× alkaline LR20-batterij van 1,5 V

Waterinlaatfilter

Benodigde rookgasafvoer, gas- en waterslangen, koppelingen en overige installatiematerialen moeten passend bij de installatie worden geselecteerd.
