TTulpe® C-Meister 10 P30/37/50 Eco

TTulpe® C-Meister 10 P30/37/50 Eco – gesloten propaan/butaan geiser 10 L/min ErP/Low NOx

De TTulpe C-Meister 10 P30/37/50 Eco is een compacte, gesloten gasdoorstroomverwarmer voor directe warmwatervoorziening op LPG. Het toestel is geschikt voor propaan G31 en butaan G30, afhankelijk van de gekozen gascategorie en gasdruk, en is bedoeld voor uitvoeringen op 30, 37 of 50 mbar. Het toestel verzorgt zelf de juiste druk.

Met een nominale watercapaciteit van 10 liter per minuut, een warmte-input van 19 kW en elektronische temperatuurregeling biedt de C-Meister 10 een krachtige warmwatervoorziening in een bijzonder compacte behuizing. De Eco-uitvoering wordt aangeboden als ErP/Low NOx-model en is voorzien van een gesloten verbrandingskamer, geforceerde ventilatie en een concentrische luchttoevoer-/rookgasafvoer.

Gesloten verbrandingssysteem

De C-Meister 10 is een type C12 toestel met gesloten verbrandingskamer en geforceerde ventilatie. De verbrandingslucht en rookgassen worden via een afzonderlijk gesloten systeem van de binnenruimte gescheiden.

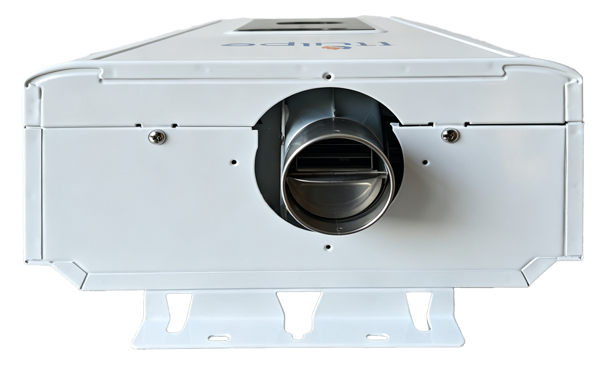

Voor de luchttoevoer en rookgasafvoer wordt een concentrische aansluiting van 60/100 mm gebruikt. De toegestane rookgaslengte bedraagt volgens de technische gegevens 0,5 tot 4 meter.

Dit systeem maakt de C-Meister 10 duidelijk anders dan een traditionele open gasgeiser waarbij de verbrandingslucht uit de opstellingsruimte wordt gehaald.

10 liter warm water per minuut

De nominale waterstroom bedraagt 10 liter per minuut. Hierdoor is de C-Meister 10 geschikt voor toepassingen waarbij direct een behoorlijke hoeveelheid warm water nodig is zonder gebruik te maken van een voorraadvat.

Het water wordt uitsluitend verwarmd wanneer er warmwaterbehoefte is. Er hoeft dus geen hoeveelheid water permanent warm te worden gehouden.

De geiser kan al functioneren vanaf een waterdruk van 0,1 bar. De maximaal toegestane waterdruk bedraagt 10 bar.

Elektronische temperatuurregeling

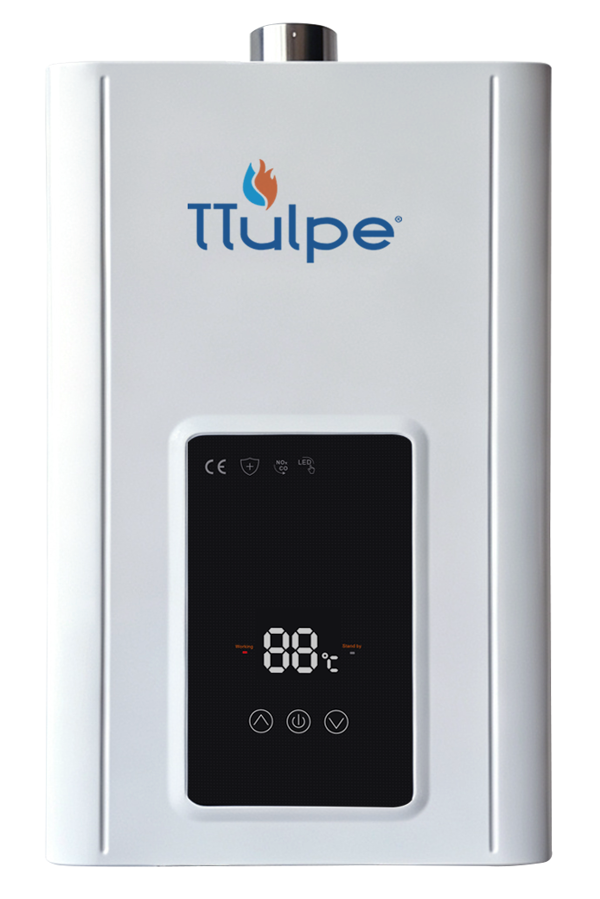

Aan de voorzijde bevindt zich een digitaal bedieningspaneel waarmee de gewenste watertemperatuur kan worden ingesteld. Het display toont onder andere de temperatuur en bedrijfsstatus.

Een gas-proportioneel ventiel, temperatuurvoelers, waterstroomsensor en elektronische regeling werken samen om de brander aan te sturen op basis van de actuele warmwaterbehoefte.

Bij een koudwaterinlaat van 15 °C geeft de technische documentatie onder de opgegeven testomstandigheden een uitgaande watertemperatuur tot circa 65 °C bij maximale vlam en circa 35 °C bij minimale vlam.

Modulerend vermogen

De brander hoeft niet voortdurend op vol vermogen te functioneren.

Nominale warmte-input: 19 kW.

Nominaal nuttig vermogen: 16,5 kW.

Minimale warmte-input: 7 kW.

Minimaal nuttig vermogen: 6,2 kW.

Nominale warmte-efficiëntie: meer dan 84%.

Hierdoor kan het verwarmingsvermogen worden aangepast wanneer minder warm water of een lagere warmteafgifte nodig is.

Propaan én butaan

De P30/37/50 Eco is ontwikkeld voor LPG-toepassingen met G30 en G31.

Butaan: G30.

Propaan: G31.

Gasdruk: afhankelijk van gascategorie en uitvoering 30, 37 of 50 mbar. Voor bepaalde G30-gascategorieën wordt 28–30 mbar gespecificeerd.

Het gebruikte gastype en de gasdruk moeten altijd overeenkomen met de uitvoering op het typeplaatje. Een eventuele gasconversie mag uitsluitend door een gekwalificeerde technicus met daarvoor geschikte onderdelen worden uitgevoerd.

Elektrische ontsteking en geforceerde ventilatie

De C-Meister 10 gebruikt een elektrische aansluiting voor de ontsteking, elektronische regeling en ingebouwde ventilator.

Voedingsspanning: 220–240 V.

Frequentie: 50 Hz.

Beschermingsgraad: IPX4D.

Een batterijontsteking zoals bij sommige eenvoudigere gasgeisers is bij dit gesloten model dus niet van toepassing.

Zonne-energiefunctie

Een bijzonder kenmerk van de C-Meister 10 is de mogelijkheid om samen te werken met een zonne-energiesysteem.

Een sensor meet hiervoor de temperatuur van het binnenkomende water. Wanneer het aangevoerde water al voldoende warm is, hoeft de brander niet onnodig te verwarmen. Daalt de inlaattemperatuur voldoende onder de ingestelde temperatuur, dan kan de gasverwarming weer worden ingeschakeld.

Hierdoor is de C-Meister 10 ook interessant voor installaties waarbij het water vooraf door zonne-energie wordt verwarmd en de geiser als aanvullende warmwaterbron wordt gebruikt.

Uitgebreide beveiligingen

De elektronische regeling bewaakt verschillende onderdelen tijdens het gebruik.

De C-Meister 10 beschikt onder andere over controle van de vlam, inlaat- en uitlaatwatertemperatuur, waterdoorstroming, ventilator, luchtdruk/rookgasafvoer en oververhitting.

Wanneer een storing wordt vastgesteld, kan de elektronische besturing de gastoevoer onderbreken en een foutmelding weergeven.

Compacte gesloten geiser

Ondanks het vermogen is de behuizing compact uitgevoerd.

Breedte: 328 mm.

Hoogte: 515 mm.

Diepte: 168 mm.

Gewicht: circa 8 kg.

De beperkte diepte van 168 mm maakt het toestel geschikt voor installaties waar een compacte wandmontage gewenst is.

Technische specificaties

Merk: TTulpe

Serie: C-Meister

Model: C-Meister 10 P30/37/50 Eco

Type toestel: C12

Type verbranding: gesloten

Ventilatie: geforceerd

Brandstof: LPG

Gastype: butaan G30 / propaan G31

Gasdruk: 30 / 37 / 50 mbar afhankelijk van gascategorie en uitvoering

G30 gasdruk volgens betreffende categorie: 28–30 mbar

Nominale warmte-input: 19 kW

Nominaal nuttig vermogen: 16,5 kW

Minimale warmte-input: 7 kW

Minimaal nuttig vermogen: 6,2 kW

Nominale warmte-efficiëntie: >84%

Gasverbruik G30: 0,585 m³/uur

Gasverbruik G31: 0,78 m³/uur

Nominale waterstroom: 10 liter per minuut

Minimale waterdruk: 0,1 bar

Maximale waterdruk: 10 bar

Referentie koudwaterinlaat: 15 °C

Uitgaande watertemperatuur bij maximale vlam onder referentiecondities: tot circa 65 °C

Uitgaande watertemperatuur bij minimale vlam onder referentiecondities: circa 35 °C

Bediening: elektronisch

Display: digitaal

Ontsteking: elektronisch

Gasregeling: gas-proportioneel ventiel

Voedingsspanning: 220–240 V / 50 Hz

Beschermingsgraad: IPX4D

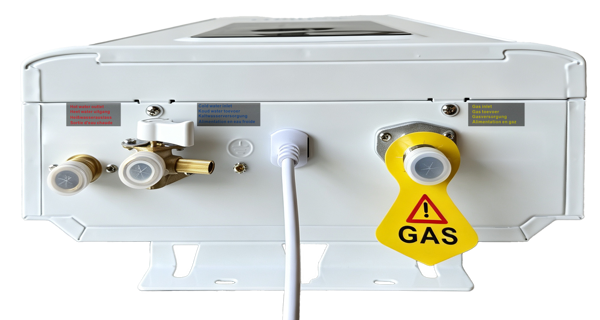

Gasaansluiting: ½ inch

Wateraansluiting: ½ inch

Luchttoevoer/rookgasafvoer: concentrisch 60/100 mm

Toegestane rookgaslengte: 0,5–4 meter

Gemiddelde rookgastemperatuur: circa 100 °C

Zonne-energiefunctie: ja

Montage: verticaal aan de wand

Afmetingen: 515 × 328 × 168 mm (H × B × D)

Gewicht: circa 8 kg

Installatie

De C-Meister 10 P30/37/50 Eco moet worden aangesloten op de juiste gasvoorziening, waterleiding, elektriciteitsaansluiting en een geschikt luchttoevoer-/rookgasafvoersysteem.

Voor een correcte en veilige werking moeten gas, water en rookgasafvoer volgens de geldende installatievoorschriften worden aangesloten. De gascategorie en gasdruk van de installatie moeten overeenkomen met het typeplaatje van het toestel.
